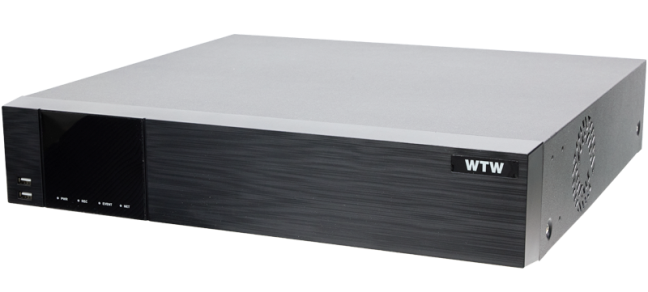

WTW-DEAP7016E 4K800万画素対応EX-SDI/HD-SDI 16ch対応 デジタルビデオレコーダー4TB付
販売価格：HDD容量 4TB：300,000円（税込）
|
HDDは8TB,最大16TBまでバージョンアップ可能です。バージョンアップをご希望の方はお見積りをお取り下さい。 |
WTW-DEAP7016E
4K800万画素対応EX-SDI/HD-SDI 16ch対応 デジタルビデオレコーダー(DVR)
型番 WTW-DEAP7016E
商品概要 4K800万画素EX-SDI/HD-SDIシリーズ16ch対応 デジタルビデオレコーダー(DVR)
ハードウェア性能
【映像】

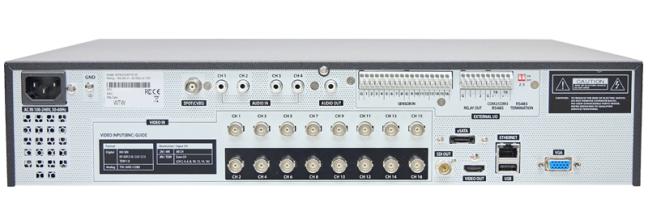

映像入力 EX-SDI・HD-SDI・AHD・CVBS信号：16入力（BNC端子）
※4K(3840×2160)入力時は偶数端子(2/4/6/8/10/12/14/16ch)に8入力まで接続可能。
その際は開いている端子は使用不可
入力解像度 ▼EX-SDI接続
3840×2160P(4K） 30fps (最大接続は8台まで)/ 2560×1440p 30fps / 1920ｘ1080 30fps
▼HD-SDI接続
1920ｘ1080 30fps
▼AHD接続
2560×1440p 30fps / 1920ｘ1080 30fps
出力端子 メイン出力（HDMI端子）
サブ出力：VGA出力ｘ1（ミニD-SUB15pin 1280×1024）
CVBS出力ｘ1(720×480 / 720×576)
出力解像度 HDMI：3840×2160 / 1920×1080(1080p)
VGA：800×600 / 1024×764 / 1280×1024 / 1920×1080
【音声】
音声入力 RCA×4
音声出力 RCA×1
HDMI出力×1
【システム】
OS Linux
SATAデバイス SATA（HDDｘ6）
外付けHDD 有 e-SATA×1
※最大128TBまでのHDDシステム
センサー入・出力 有
PTZ 有 （RS485端子）
USB USB2.0 表面×2・背面×1
※マウス操作・USBフラッシュメモリによるバックアップ操作用
ソフトウェア性能
【表示】
表示フレームレート 3840×2160P(4K）・2560×1440P・1920×1080P時：各30fps
表示解像度 3840×2160P(4K） / 2560×1440P / 1920×1080P
表示モード 1画面フルスクリーン / 4分割 / 6分割 / 9分割 / 10分割 / 13分割 / 16分割
シークエンス機能 1画面フルスクリーン/4分割画面での切り替え
スイッチング時間5秒〜255秒
【録画】
映像圧縮 有(映像データ圧縮方式対応)
録画解像度 入力解像度と同じ(3840×2160P / 2560×1440 / 1920×1080)
録画画質 低/Q2/Q3/Q4/Q5/Q6/Q7/Q8/Q9/最高 10段階設定
録画モード 常時録画（24時間録画） / スケジュール録画 / イベント録画 / 緊急録画
モーション検知録画 有（常時録画併用）
イベント発生時に録画フレームレート変更可
※用途例：モーション録画を優先した使用の場合、常時録画を1フレームの低画質で記録、
モーション検知時に15フレームの高画質に変動して録画することが可能。
録画フレームレート（NTSC） ◆EX-SDI
4K 2160P 各チャンネル：30fps / 8チャンネル:240fps(※最大8台の接続対応)
1440P 各チャンネル：30fps / 全チャンネル:480fps
1080P 各チャンネル30fps / 全チャンネル 480fps
◆HD-SDI
1080P 各チャンネル30fps / 全チャンネル 480fps
【再生】
画面表示 1画面フルスクリーン / 4分割表示 / 9分割表示 / 16分割表示
再生画面数 最大16画面
画面検索方法 カレンダーから日付・時刻選択
デジタルズーム マウス操作でズーム可能
再生スピード 再生 / 早送り / 早戻し（早送り・巻き戻し共にｘ2ｘ4ｘ8ｘ16 x 32 x 64）
/ 一時停止 / コマ送り/コマ戻し/スロー再生（1/2、1/4、1/8、1/16再生）
保存媒体 HDD
【ネットワーク】
インターフェイス 端子：RJ45ｘ1/10M/100M/1000M/イーサーネット
プロトコル HTTP/TCP/IP / DHCP / DDNS /UPnP/ NTP）に対応
対応OS Windows 7 /Windows 8 / 8.1 / 10※Apple社 Macには対応しておりません。
操作ユーザー数 4ユーザー
CMS 有
CMS対応OS Windows 7 / Windows 8 / Windows 10
アクセス対応端末 PC：Windows 10 / 8.1 / 8
スマートフォン：Android / iPhone
スマートフォン 専用アプリ Android / iPhone
検索再生 カレンダーから日付・時刻選択
【バックアップ】
ﾊﾞｯｸｱｯﾌﾟｲﾝﾀｰﾌｪｲｽ USB2.0※容量32GB以下のものが推奨となります。
e-SATA×1※最大128TBまでのHDDシステム
音声バックアップ 有
ネットワークバックアップ 有※ファイル形式：AVI/コーデック形式：H.264
バックアップデバイス ネットワークバックアップ / USB フラッシュメモリー
【アラーム】
モーション録画機能 有 ※各チャンネル検知録画
モーションエリア設定 有 縦10コマ×横15コマ 全150コマ ※各チャンネル設定可能
モーション感度設定 最低/1/2/3/4/5/6/7/8/9/10/最高 12段階で設定可能
【OSD・DVR Control】
言語 多言語対応
リモコン 無し
システムアップグレード USBからファームウェアを更新
操作 USBマウス
Pan / Tilt / Zoom Control 接続端子：RS485/プロトコル： Pelco-D/ボードレ-ト：110〜921600/アドレス：0〜255
【電源・本体・その他】
本体材質 ボディ：アルミニウム
全面パネル部：プラスチック
本体配色 ブラック
本体外形寸法 445(W)×418（D）×88(H)mm
※突起物含む
本体重量 約6.0kg （※HDD含まず）
動作可能周囲温度 5度〜45度
動作可能周囲湿度 0〜80％ ※結露無き状態
電源 AC100〜240V、50 / 60Hz
※WTW-DEAP7016Eの仕様・色・形状・スペックが予期無く変更になる場合があります。
メーカー：塚本無線
|
|
