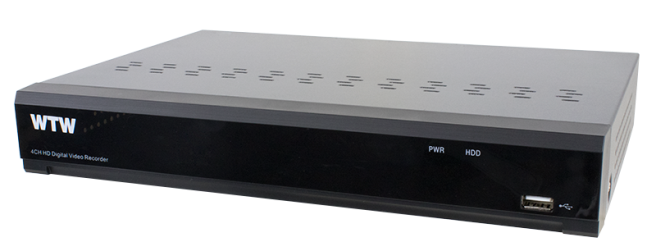

WTW-DAP335E 4K800万画素AHDシリーズ 4chデジタルビデオレコーダー

WTW-DA335E録画機　HDD2TB内蔵　販売価格： 72,500円(税込)
※HDDは4TB,8TBに変更可能です。ご希望の方はお見積りをお取り下さい。




マイク内蔵の防犯カメラとTVIモードで接続することでマイク音声を映像と一緒に
1本のケーブルで伝送し映像と一緒に音声を記録します。
初期設定はAHD500万画素ですが、音声も必要な方はTVIモードに設定して発送致します。

対応マイク内蔵の防犯カメラはこちらです

WTW-DAP335E
4K800万画素AHDシリーズ 4chデジタルビデオレコーダー(DVR)
型番 WTW-DAP335E
商品概要 4K800万画素対応 AHDシリーズ4chデジタルビデオレコーダー(DVR)
ハードウェア性能
【映像】

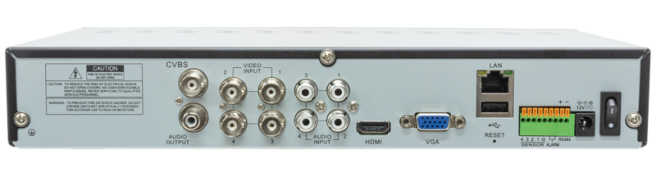

入力チャンネル 4入力(BNCJ端子)/6入力(ONVIF)
AHD/TVI./IPC接続対応
入力解像度 3840×2160(2160P) / 2560×1440(1440P) / 1920×1080(1080P) / 1280×720(720P)
出力端子 メイン出力：HDMI端子：3840ｘ2160（2160p）
サブ出力：VGA出力×1（ミニD-SUB15pin　2560×1440）
CVBS出力×1
※CVBSは4分割画面の映像のみとなりますのでマウス等での操作はできません。
HDMI出力 3840×2160 / 2560×1440 / 1920×1200 / 1920×1080 / 1600×1200
/ 1680×1050 / 1440×900 / 1280×1024 / 1024×768
【音声】
音声入力 4入力（RCA端子）
音声出力 1出力（HDMI端子）/1出力（RCA端子）
【システム】
OS Linux
SATAデバイス SATA（HDDｘ1）最大 10TBに対応
外付けHDD 無
センサー入・出力 4入力（ノーマルクローズ/ノーマルオープン)・1出力
※出力は最大DC12V-1Aまで通電可能
PTZ RS485
USB USB2.0 × 1（後面×1）
※マウス操作・USBフラッシュメモリによるバックアップ操作用
【表示】
表示フレームレート 各チャンネル：15fps / 全チャンネル：60fps
シーケンス機能 各チャンネル設定可能
スイッチング時間1〜300秒で設定可能
表示モード 1画面フルスクリーン / 4画面 / 6画面 / シーケンス
【録画】
映像圧縮 有(次世代映像データ圧縮方式対応)
録画解像度 3840ｘ2160（8MP）/2560ｘ1944（5MP）/2560x1440(4MP)
/1920×1080（1080p）/1280×720（720p）
録画画質 画質10段階で設定可能
指定ビットレート1024/1280/1536/1792/2048/3072/4096/5120/6144/8192
数字が大きくなるほど高画質
録画モード 常時録画（24時間録画） / スケジュール録画 / イベント録画
録画フレームレート（NTSC） 8MP 各チャンネル：7fps 全チャンネル：28fps
5MP 各チャンネル：12fps 全チャンネル：48fps
4MP 各チャンネル：5fps 全チャンネル60fps
1080P 各チャンネル：30fps 全チャンネル：120fps
アラーム後録画時間 30秒/1分/2分/5分から指定可能
アラーム前録画機能 5秒
【再生】
画面表示 8MP　15FPS　最大再生画面：2画面 / 5MP・1080P最大再生画面4画面
画面検索方法 カレンダーから日付・時刻選択 / イベント検索/タグ検索/スマート検索
デジタルズーム マウス操作でズーム可能
再生スピード 再生 / 早送り / 早戻し / 一時停止 /スロー再生/ コマ送り
※早送り・巻き戻しともにｘ2ｘ4ｘ6ｘ8ｘ16倍速
スロー再生　ｘ1/2.ｘ1/4.ｘ1/8.ｘ1/16再生
保存媒体 HDD
【ネットワーク】
インターフェイス 10/100/1000イーサーネット
プロトコル TCP/IP / DHCP/ E-mailに対応
対応OS Windows 7 / 8 / 8.1 / 10※Apple社　Macには対応しておりません。
対応ブラウザ Internet Explorer　※Microsoft Edgeには対応しておりません。
スマホアプリ iPhone/Android ： WTW VIEW 10
操作ユーザー数 4ユーザー
CMS 有：WTW-VMS
アクセス対応端末 PC：Windows 10 / 8.1 / 8 / 7
スマートフォン：Android / iPhone
イベント送信 メール通知
検索再生 カレンダーから日付・時刻選択 / イベント検索
【バックアップ】
ﾊﾞｯｸｱｯﾌﾟｲﾝﾀｰﾌｪｲｽ USB2.0
音声バックアップ 有り
ネットワークバックアップ 有り
バックアップデバイス ネットワークバックアップ / USB フラッシュメモリー
ファイル形式 AVI / RF / MP4
バックアップデータの再生 RF形式の場合専用ソフトウェアでの再生
（4/9/16分割画面での再生・デジタルズーム可能）
※高圧縮モードでバックアップした場合AVI・MP4ファイルは
Windows edge・Windowsメディアプレイヤーでは再生することが出来ません。対応する再生ソフトをご使用ください。　
【アラーム】
モーション録画機能 有り　※各チャンネル検知録画
モーションエリア設定 有り　縦30コマ×横44コマ　※各チャンネル設定可能
モーション感度設定 1〜8　8段階で設定可能
【OSD・DVR Control】
言語 多言語対応
リモコン 有
システムアップグレード USBフラッシュメモリ/ネットワーク経由からファームウェアを更新
操作 USBマウス
Pan / Tilt / Zoom Control RS-485（Pelco-D / Pelco-P）
【電源・本体・その他】
本体材質 ボディ：アルミニウム
全面パネル部：プラスチック
本体配色 ブラック
本体外形寸法 299(W)×210（D）×51(H)mm
※突起物含む
本体重量 約980g （※HDD含まず）
動作可能周囲温度 5度〜40度
動作可能周囲湿度 0〜90％　※結露無き状態
電源 DC12V / 最大60W
※WTW-DAP335Eの仕様・色・形状・スペックが予期無く変更になる場合があります。
